區域性陰極保護采用強電流對場站埋地管道進行陰極保護，采用柔性陽極作為輔助陽極。主要涉及到區域性陽極保護、絕緣裝置的保護和站內管道的電連續性跨接三部分。
主要施工內容包括恒電位儀安裝、柔性陽極安裝、參比電極安裝、通電點、饋流點、測試點的安裝，每路陰極保護系統共設置一個通電點、三個饋流點及五個測試點。
《石油天然氣站內工藝管道工程施工規范》GB50540-2009；
《石油和天然氣管道穿越工程施工及驗收規范》SY／T4079-95；
《石油天然氣鋼制管道無損檢測》SY/T4109-2005；
《涂裝前鋼材表面銹蝕等級和除銹等級》GB 8923-88；
《管道防腐層檢漏試驗方法》SY/T0063-1999
《鋼質管道聚乙烯膠粘帶防腐層技術標準》SY/T0414-2007
《埋地鋼質管道聚乙烯膠粘帶防腐層技術標準》SY/T4013-1995
《埋地鋼質管道陰極保護參數測量方法》GB/T21246-2007
《埋地鋼質管道陰極保護技術規范》GB/T21448-2008
《陰極保護管道的電絕緣標準》SY/T0086-2003
《陰極保護管道的電絕緣標準》 SY／T 0086-2003
《電氣裝置安裝工程電力變流設備施工及驗收規范》GB50255-96
《電氣裝置安裝工程線路施工及驗收規范》GB50168-92
《電氣裝置安裝工程35KV以及下架空電力線路施工及驗收規范 》 GB50173-92
1．技術準備
1) 所有施工材料合格證、檢驗報告完成報驗手續。
2) 施工方案編制完并經審批。
3) 施工前組織施工人員熟悉圖紙、方案，并進行技術交底。
2．材料驗收
1) 施工材料的出廠合格證。
2) 恒電位儀的技術圖紙和安裝使用說明書。
3) 按照裝箱清單核對設備的名稱、型號、規格、箱號并檢查包裝箱情況。
4) 檢查參比電極外殼是否有破裂。
5) 對設備零部件的外觀質量進行檢查，并核對數量。
6) 電纜規格符合施工圖紙要求。
3.現場準備
1) 埋設柔性陽極的溝槽與埋地管道同時進行。
2) 柔性陽極組埋設場地的施工道路暢通。
3) 被保護管道的陰極通電點焊接管道段已裝到位。
4) 現場電纜溝已進行開挖。
1.安裝程序
1) 恒電位儀安裝
開箱檢查→本體安裝→接線→本體接地→通電調試
2) 輔助陽極組的安裝
陽極埋設坑開挖→陽極表面清理→陽極連接電纜焊接→鋁熱焊連接點防腐→埋設陽極→陽極四周細土回填夯實
3) 饋流點、通電點、測試點安裝
a) 饋流點施工程序
陰極電纜敷設→輸氣管道安裝并與陰極電纜焊接→鋁熱焊連接點防腐
b) 通電點施工程序
電纜敷設（陰極電纜、零位接陰電纜、參比電纜）→輸氣管道安裝并與陰極電纜、零位接陰電纜焊接→參比電極安裝并與參比電纜焊接→均壓電纜焊接→鋁熱焊連接點防腐
c) 測試點施工程序
電纜敷設（測試電纜、測試片電纜、參比電纜）→輸氣管道安裝并與測試電纜焊接→測試片安裝并與測試片電纜焊接→參比電極安裝并與參比電纜焊接→鋁熱焊連接點防腐→測試樁安裝
d) 參比電極安裝
檢查參比電極外表是否損壞→參比電極浸泡在水中24h→測位記錄.
2.主要材料技術要求
1) 恒電位儀
a) 恒電位儀在送電前必須進行檢查，各種接件應齊全，連接應良好，接線應正確，主回路各螺栓連接處應牢固，設備接地應可靠。
b) 電纜連接時應確保極性正確，并確保電氣接觸導通良好。
c) 恒電位儀規格為50V/30A，電源為交流AC 220V,50Hz。
2) 輔助陽極組
a) 柔性陽極與管道外壁的凈距離不小于管徑的1/2且不得小于300mm，并與管底平齊。
b) 柔性陽極埋設在并行的管道中間時，若并行管道之間間距過小，柔性陽極可以安裝在兩根管道中間正上方或正下方適當的位置以滿足距離要求。
c) 柔性陽極與管道、接地極、或柔性陽極之間交叉時，應采用Φ50mm的多孔軟塑料管子予以保護。
3) 測試樁
a) 作為腐蝕控制或腐蝕測試用的引線，應避免焊接在管道上應力集中的管段。
b) 引線的連接應在管道下溝后和土方回填前進行。引線焊接處的回填應用松軟土壤回填，并應防止碰斷或砸壞引線。
c) 管道測試電纜，測試片電纜、參比電纜均應在測試樁接線盒內連接。
4) 參比電極
a) 參比電極采用預包裝長效硫酸銅參比電極。
b) 參比電極安裝于通電點及測試點附近，埋設前參比電極本體應在凈水中浸泡24小時以上，確保參比電極從分浸潤。
c) 參比電極安裝過程中不得造成電極外殼的破裂。
5) 陰保電纜規格
a) 陰極電纜 VV-0.6/1KV 1×25mm2
b) 陰極和零位接陰電纜 VV-0.6/1KV 1×10mm2
c) 均壓電纜 VV-0.6/1KV 1×25mm2
d) 測試及參比電纜 VV-0.6/1KV 1×10mm2
e) 陽極匯流電纜 VV-0.6/1KV 1×25mm2
f) 機殼接地電纜 VV-0.6/1KV 1×25mm2
3.施工方法
1) 恒電位儀的安裝
a) 控制組件接線
將陽極電纜、陰極電纜、零位接陰線、參比電極線和機殼接地線分別接到控制組件各自的接線柱上，接線應牢固。
b) 恒電位儀設備安裝
恒電位儀安裝較簡單，只是將恒電位儀上電源、零位接陰、參比電極、陽極和陰極對應接控制組件的接線口上（安裝如下圖）。2) 輔助陽極安裝
a) 輔助陽極采用柔性陽極。
b) 輔助陽極安裝。在安裝輔助陽極時，應避免輔助陽極與堅硬材料碰撞。
c) 輔助陽極埋設前，必須按產品性能指標驗收，接頭必須密封，表面檢查無縫 隙。
d) 柔性陽極敷設：柔性陽極與管道外壁的凈距離不小于管徑的1/2且不得小于300mm，并與管底平行。橫門末站柔性陽極組全部采用安裝管道兩側。
e) 柔性陽極與管道、接地極、或柔性陽極之間交叉時，應采用Φ50mm的多孔軟塑料管子予以保護，多孔軟塑料管與已建管道或接地體設施保持≥200mm間距。（敷設方式見附圖）3) 電纜連接
a) 電纜與管道連接
l 電纜與管道連接采用鋁熱焊，焊點離管道焊縫大于100mm。
l 在管道防腐層上開出足夠焊接面積的圓孔，除去管壁表面的氧化層，露出金屬光澤，電纜芯線應伸出50mm，并保證清潔、干燥、無油脂，用鋁熱焊膜具固定電纜并進行焊接。
l 焊后應除去焊渣，并適度敲平焊點，不合格的連接必須通過磨擦去除，而且不得減薄管線壁厚，新的連接點必須移到距先前焊點處至少75mm。
l 焊后對鋁熱焊點四周按照St3級進行表面處理，然后將焊接處涂覆與管道防腐層配套的無溶劑液態環氧，再用外纏聚丙烯膠粘帶防腐，補傷片邊緣距破損邊緣應不小于100㎜。
b) 電纜與電纜的連接
l 電纜與電纜的連接采用Φ10銅管進行鉗接。
l 除去電纜端絕緣層，芯線應露出40mm。
l 將需連接電纜芯線伸入銅Φ10銅管中，用專用壓線鉗進行壓接。
l 電纜壓接完成后，在銅管及電纜芯線上涂上熱熔膠，再用電纜專用熱收縮套進行加熱、收縮密封防腐。
4) 電纜的敷設
a) 電纜穿過路套管段、與測試樁連接處，地下應留足裕量。
b) 電纜溝溝底深度為1.1m，底層回填200mm黃沙，黃沙上方回填900mm原狀土。
c) 溝底先回填100mm沙層后再敷設電纜，然后在電纜上方回填100mm沙層。
d) 在電纜的正上方（沙層的上方）鋪設一層機制磚。在機制磚上方回填原狀土。
5) 饋流點、通電點、測試點安裝
a) 饋流點安裝
l 防爆分流箱至各饋流點之間的陰極電纜敷設好。
l 將輸氣管道與陰極電纜進行焊接，對鋁熱焊點進行防腐（詳見管道與電纜連接一節）。
b) 通電點安裝
l 通電點施工主要包括：（陰極電纜、零位接陰電纜、參比電纜）敷設、參比電極安裝、（陰極電纜、零位接陰電纜、參比電纜）焊接及防腐。
l 參比電極選用長效硫酸銅參比電極，埋設前將電極本體放在凈水中浸泡24小時以上，確保電極充分浸透。電極搬運時要小心，以免震裂電極，禁止扯拉電極導線。
l 將電極埋入預先開挖的埋設坑，再向埋設坑澆淡水，以保證電極連接狀態。
l 電極安裝時要貼近管道立式埋設，與管道外壁距離不小于200mm。
l 將電極導線與參比電纜進行連接（電纜連接及防腐見電纜連接一節）。
l 陰極電纜、零位接陰電纜安裝
l 將輸氣管道分別與陰極電纜、零位接陰電纜進行焊接，對鋁熱焊點進行防腐（詳見管道與電纜連接一節）。

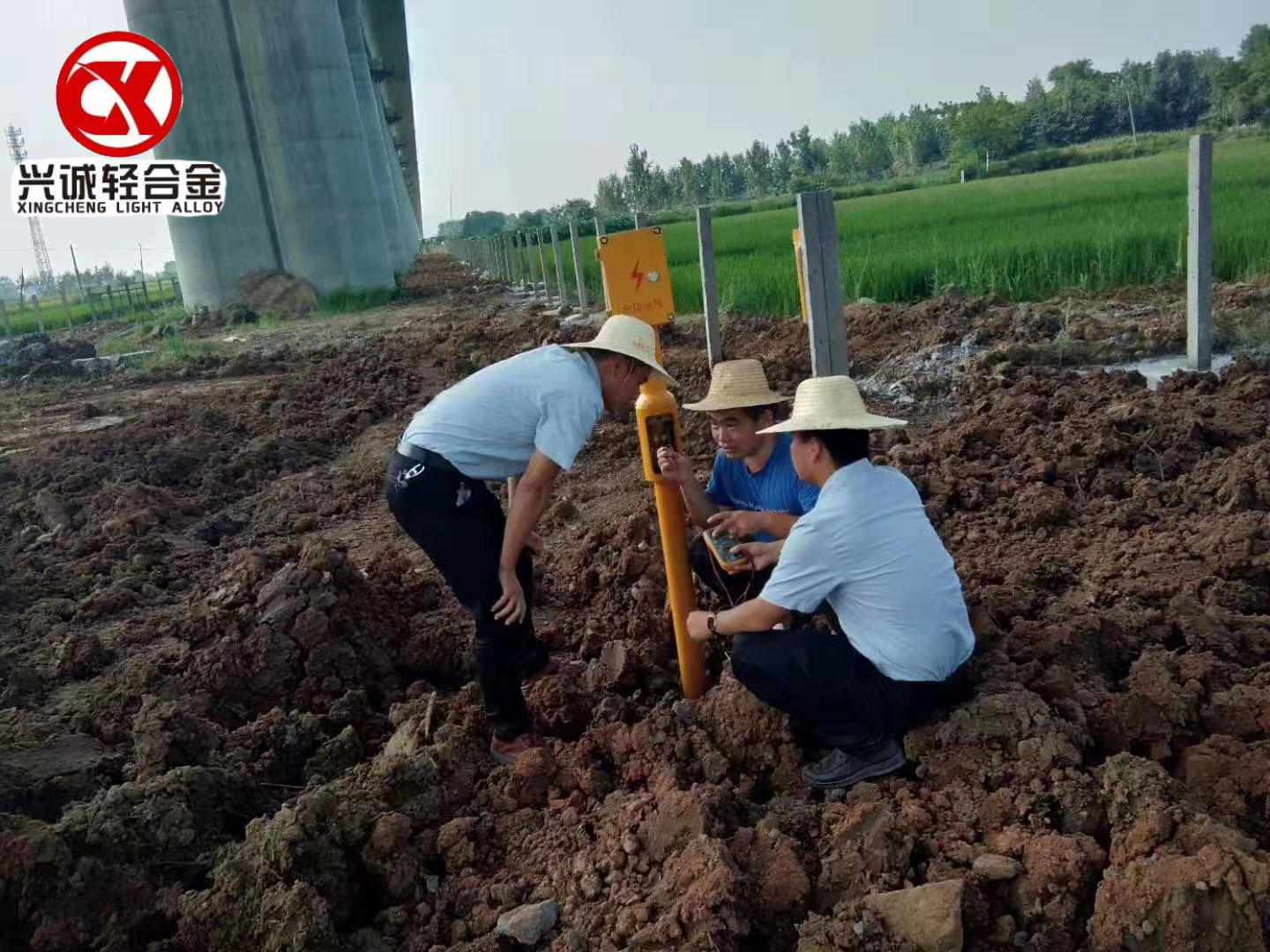

c) 測試點安裝
l 測試點施工主要包括：（管道測試電纜、測試片電纜、參比電纜）敷設、參比電極安裝、測試片安裝、（陰極電纜、零位接陰電纜、參比電纜）焊接及防腐。
l 測試點參比電極安裝與通電點參比電極安裝方法相同（此處不再闡述），待電極安裝完并與參比電纜連接后，再將參比電纜與測試樁接線柱進行連接。
l 將輸氣管道與管道測試電纜進行焊接，對鋁熱焊點進行防腐（詳見管道與電纜連接一節），再將管道測試電纜與測試樁接線柱進行連接。
d) 測試片安裝
l 每個測試點的測試樁處設置一個測試片，測試片安裝在參比電極的正下方，安裝時必須保證參比電極與測試片之間有50mm的間隔距離。
l 測試片用厚4mm的鋼板制備，測試片與管體才是相同，然后經除銹和去除扎制氧化制皮。在測試片與參比電極正對的上表面留出10mmX10mm的測試面，其余部分噴涂環氧樹脂密封。測試片電纜通過鋁熱焊與測試片連接，焊點處用環氧樹脂進行防腐密封。
6) 絕緣接頭保護器安裝
l 橫門末站管線在清管區進出站管線的絕緣接頭、排污管總管進入排污池的絕緣接頭、工藝區給臨海工業園預留口絕緣接頭上各設一處絕緣接頭保護器
l 絕緣接頭保護器為埋地型火花間隙，其電纜與管道焊接后，應用絕緣膠帶將電纜固定在管道上，絕緣接頭保護器本體與絕緣接頭之間應有不小于100mm的距離。
l 絕緣接頭保護器與管道焊接點每側距離絕緣接頭與管道焊縫位置有500mm
l 被保護管道一側共設置3處測試電纜，非保護管段一側設置1處測試電纜，測試電纜具體位置及與測試樁接線方法見附圖
7) 防爆型分流箱安裝
a) 鍍鋅鋼管與底板可采用角焊，鋼管埋設應豎直埋地部分鍍鋅鋼管和底板與站內埋地管道采用一樣的防腐處理，露空部分采用與站內露空設備相同的涂料防腐。
b) 防爆型陽極分流箱用M6鍍鋅U型卡固定在鋼管柱上。
c) 電纜穿過Φ30隔爆型撓性連接管進出防爆型陽極分流箱，撓性連接管與防爆型陽極接線箱連接后入地。
d) 電纜通過銅鼻子用螺栓連接，連接應牢固，必須保證完全電氣連通。
e) 連接電纜引入箱體，并調試完成后，將防爆型陽極分流箱的密封圈、墊及密封膠按要求安裝好，上好封蓋，并擰緊螺栓
1．質量保證體系示意圖 1) 技術負責人2．質量管理組織機構
負責本項目部技術管理體系和質量保證體系的建立與運行，貫徹執行技術標準、規范和質量法規。負責分析組織處理各種重大技術、質量問題，保證施工質量。
2) 質量負責人
負責工程項目施工過程中歸口業務范圍內的質量控制工作。
3) 施工班組質量檢查員
負責施工班組施工過程的自檢、自控，對施工班組的施工全過程進行跟蹤監控。
1) 質量控制要點：
序號 | 工序名稱 | 控制點等級 | 備注 |
1 | 恒電位儀驗收 | AR | |
2 | 恒電位儀設備安裝 | CR | |
3 | 陽極材料檢驗 | AR | |
4 | 陽極引線焊接防腐 | BR | |
5 | 陽極組埋設安裝 | AR | |
6 | 絕緣接頭保護器安裝 | BR | |
7 | 饋流點焊接防腐 | AR | |
8 | 參比電極的安裝 | BR | |
9 | 測試引線的焊接安裝 | BR | |
10 | 測試片制作 | CR | |
11 | 測試片安裝埋設 | AR |
說明：為工程監理、甲方、施工單位三方共檢項目
B級為甲方、施工單位雙方共檢項目
C級為施工單位自檢項目
R為檢查項目有記錄
a) 保證所有材料符合技術條件要求，沒有機械損傷，任何損傷和差異都應記錄并向材料部門報告。所有的器材都應存放在干凈的場地并有防雨防潮遮蓋。
b) 質量檢查員應按照圖紙和有關要求檢查測試樁的位置。按照有關要求檢查測試樁的安裝，應符合圖紙要求。鋁熱焊接方法應正確。測試樁安裝完成之后，應對照記錄進行核對檢查，防止漏設和混設，陰極保護接線防腐要符合規范要求。
c) 移動設備之前應對設備進行機械損傷檢查，特別要注意控制裝置和測量儀表的控制板。
d) 檢查電纜溝和導管位置的直線性，以保證電纜埋設時有足夠的埋深和填實。
e) 陽極鋪設應檢查其線性、水平和方位是否符合圖紙。
f) 對陽極電纜溝及其深度進行檢查，其覆蓋層和保護層、對電纜的接地應符合要求。
g) 對照鋪設圖紙對陽極的位置進行檢查。應對陽極的安裝情況、回填料的深度、鋪展和壓實情況進行檢查，以保證其深度和與其要保護的構件的距離正確。對陽極電纜溝及其深度進行檢查，對陽極電纜的接地和所加的保護層也要進行檢查，以保證符合規定。
h) 電纜與管道連接、電纜與帶狀陽極的連接均采用鋁熱焊，應對連接處的防腐進行檢查。
i) 檢查參比電極的埋設位置，以保證符合圖紙的有關要求。
1) 交通運輸
a) 防腐車輛在場站內運輸物資期間必須遵守橫門末站內的安全規定。
b) 隨時保持車況良好及安全附件齊全。
c) 拉運、吊裝等工作有專人指揮和明確施工方案。
2) 動火作業
a) 進入生產區施工動火辦理動火票，并設有動火監護人。
b) 嚴格做到三不動火原則，即沒有動火票不動火，安全措施不到位不動火和監護人員不到位不動火。
c)<span style="font:9px 'Times
